Epcom Kit Solar de 25 W con 4 Puertos PoE 802.3af/at
Epcom
EPCOM_PL-4POE-25
Kit Solar de 25 W con 4 Puertos PoE 802.3af/at
| Ancho: 30 |
| Profundidad: 30 |
| Altura: 30 |
| Peso volumetrico: 5.4 |
| Unidad de medida: Pieza |
Información de Producto
Kit Solar de 25 W con 4 Puertos PoE 802.3af/at
Modelo: PL-4POE-25
Marca: EPCOM POWERLINE
Especificaciones:
Características:
-Switch solar con 4 puertos PoE 802.3 af/at , Alimentación 12-36 Vcc.
-Controlador solar de 24 Volts, 20A.
-Arreglo Fotovoltaico de 300 W para configurar en 24 Vdc.
-Arreglo de Baterías para configurar en 24 Vdc.
-La suma máxima de watts de los equipos que alimenta es de 35 W
*1 año de garantía.
Diagrama de aplicación:

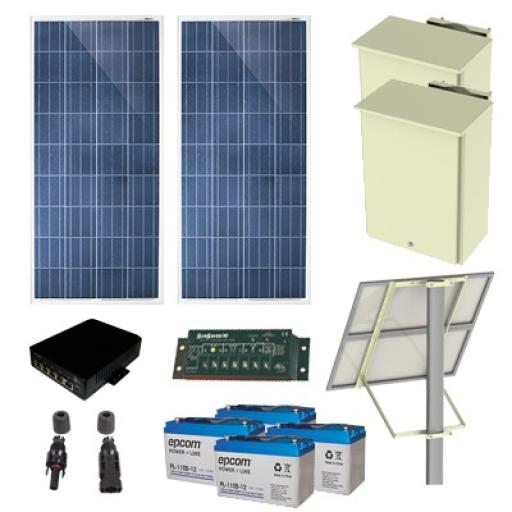

Lista de componentes incluidos en el kit:
2 x PRO-150-12 -Módulo fotovoltaico de 150 W, 12 Vcc.
1 x LS2024EU -Controlador Solar 24Vcc, 20A.
4 x PL-110-D12 -Acumulador ciclo profundo VRLA 12 Vcc, 110 Ah.
1 x SS-PBL-V5 -Montaje para poste/torre para paneles solares.
1 x TP-SW5G-24 -Switch PoE IEEE802.3af/at 10/100/1000MB, 12-36 Vcc para aplicaciones solares.
1 x PROSECA-01 -Conector sencillo MC-4.
2 xEI-PCB-4073-30VD-R2 -Gabinete metálico, lámina galvanizada para baterías.
1 x LA302DC -Supresor de descargas atmosféricas
2 x EI-PCB-40M-R2
- Para alimentar radios UBIQUITI de PoE Pasivo (Terminales 4, 5+; 7, 8 Retorno) es necesario el adaptador INS-8023AF-O.
- No incluye poste ni cables
** Ideal para cámaras IP y dispositivos POE 802.3af/at
Diagrama de instalación:
Se recomienda el uso del cable especializado y distancias previstas a continuación:
Respetar el uso de las siguientes distancias con una variación del 10% para el óptimo uso del cableado
|
Cantidad |
Modelo |
Función del cable en este KIT |
|
1 |
Cable fotovoltaico, Punta Positiva del conector PROSECB02 al positivo del controlador |
|
|
1 |
Cable fotovoltaico, Punta negativa del conector PROSECB02 al negativo del controlador |
|
|
1 |
Negativo de baterías del controlador al negativo de la primer batería |
|
|
1 |
Positivo de baterías del controlador al positivo de la tercer batería |
|
|
2 |
Del positivo de carga del controlador a la entrada positiva del convertidor POE respectivamente, Puede cortar el cable para una instalación mas limpia. |
|
|
2 |
Del negativo de carga del controlador a la entrada negativa del convertidor POE respectivamente, Puede cortar el cable para una instalación mas limpia. |
|
|
1 |
|
Jumper entre baterías, se conecta del positivo de la primer batería al positivo de la segunda batería otro cable del positivo de la segunda batería al positivo de la tercer batería |
|
1 |
|
Jumper entre baterías, se conecta del positivo de la primer batería al positivo de la segunda batería otro cable del negativo de la segunda batería a la negativa de la tercer batería. |
